一文看懂电力电源分类

分类：

按电源性质分

（1）直流操作电源，常见有直流屏、微型直流电源、UP5、分布式操作电源...

（2）交流操作电源，常见有UPS、逆变器...

（3）交直流一体化电源

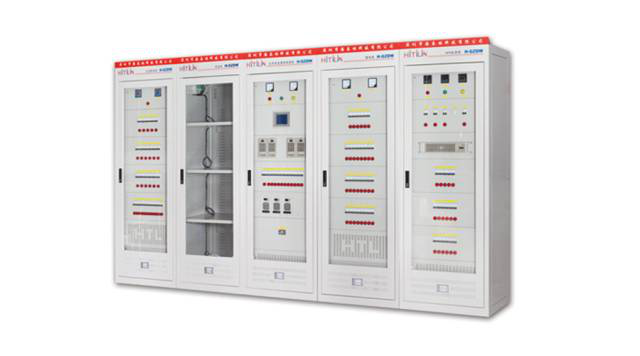

直流屏

定义：

发电厂和变电站中的电力操作电源现今采用的都是直流电源，而直流屏就是用来供应这种直流电源的，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础，也因此应用了大量的先进的科学技术。它主要由电源进线系统（交流进线）、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器（系统监视控制系统，为直流屏的大脑）、闪光系统、通讯系统、蓄电池这几大部分组成。

分类：

1） 按用途分

（1） 操作用直流供电设备；

（2） 经常负荷用直流供电设备；

（3） 应急用直流供电设备；

（4） 备用直流供电设备；

（5） 多用途兼容直流供电设备。

2） 充电装置分类

直流电源成套开关设备用充电装置主要有以下几类：

（1） 相控式晶闸管型充电装置(集成电路型、微机型)；

（2） 高频开关电源模块式充电装置。

3） 蓄电池分类

电力系统用直流电源成套开关设备用蓄电池主要有以下几类：

（1） 阀控式密封铅酸蓄电池：目前主要分贫液式和胶体式两类；

（2） 防酸式隔爆铅酸蓄电池；

（3） 镉镍蓄电池：主要分为两大类，高倍率锡镍蓄电池，瞬间放电电流是蓄电池额定容量的3～6倍中倍率福镍蓄电池瞬间放电电流是蓄电池额定容量的1～3倍。

UPS

定义：

UPS即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。

分类：

1）按工作原理分

（1）后备式

（2）在线式与

（3）在线互动式

2）按输出功率分

（1）微型＜6KVA

（2）小型6-20KVA

（3）中型20-100KVA

（4）大型＞100KVA

3）按电池位置分

（1）电池内置UPS（标准机型）

（2）电池外置（长延时机型）

4）按多机运行方式分

（1）串联热备份

（2）交替串联热备份

（3）直接并联

5）按变压器特点分

（1）高频机

（2）工频机

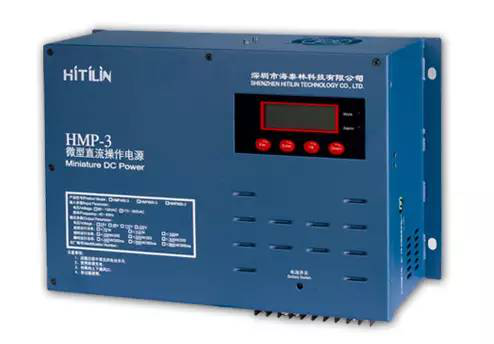

微型直流电源

定义：

微型直流电源内置2节12V-12Ah蓄电池，常应用于开闭所、环网柜和箱式变电站等场所。为一次开关设备（真空断路器、真空接触器、负荷开关等）以及二次控制、保护和信号回路（如微机保护、远程控制单元RTU、负荷控制装置、指示灯、模拟指示器、智能仪表等）提供可靠的直流电源。直流输出电压可选24V、48V、110V、220V。

分类：

按功率型号划分

HMP400-3

HMP600-3

HMP800-3

安装示意图：

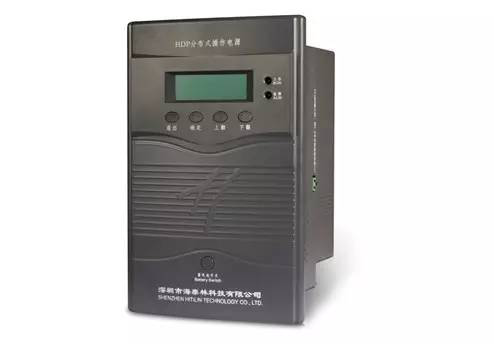

分布式操作电源

定义：

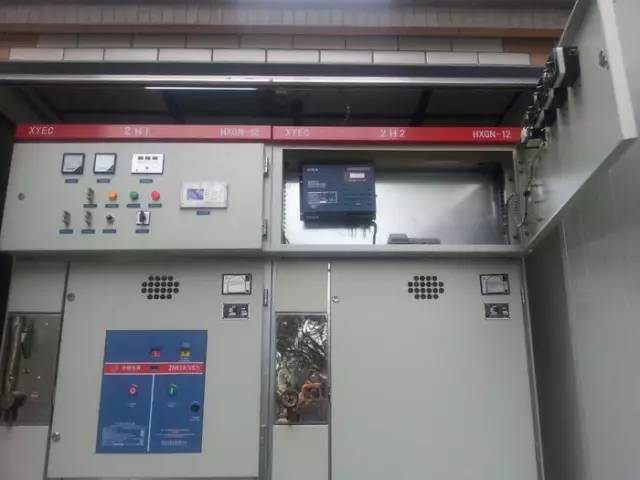

分布式操作电源采用蓄电池外配，容量可根据备用时间灵活配置，主要应用于开闭所、环网柜、柱上开关、接触网隔离开关、永磁开关、箱式变电站和TTU、ONT、FTU等设备中，安装于开关柜仪表室柜门上。直流输出电压可选24V、48V、110V、220V。

分类：

按功率型号划分

HDP400-3

HDP600-3

HDP800-3

安装示意图：
