EPS应急电源与双电源供电对比

    双电源供电有两种情况，一种是一路市电外加发电机组，另一种是两路不同的市电。EPS应急电源与发电机组的优缺点比较中，对于后一种的两路不同的市电供电，每路需有独立的6KV以上电力变电器降压后供电，如条件不允许的情况下，只有一台6KV以上电力变电器变供电，那么至少应从此台电力变压器处拉出两路独立的供电电缆过来，每路必须能承受100%的负荷。这样长距离的两路拉线，总造价成本一般接近或超过EPS应急电源的造价，而供电的可靠度要比EPS应急电源低。而导致其可靠度降低有两个因素：

    ①长距离的备用拉线，一旦中间意外损断，备用电路就中断瘫痪。

    ②一旦基层变电站的前一级10KV以上变电站（或配电所）总供电路意外瘫痪，则两路市电就会全部中断瘫痪。

    双电源供电设计的侧重点是日常的长时间总负荷应急备用电所需（一般是需要12h以上应急供电的用户整体负载）总功率一般较大，一般设计于重要部门的整幢大楼（或整个用电单位）的所有用电设备所需。

    而EPS应急电源供电设计的侧重点一般是消防电气设备的应急备用，功率设计一般相对不大，但只是限于整幢大楼内用电设备的一部分（即消防负荷），而且一般设计于30~120min的短时间应急供电场合所需。如图所示

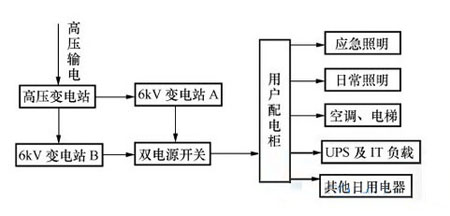

双路市电的双电源供电原理框架图

    如图所示是重要部门的典型双路市电供电方式，也就是高压变电站降压输出到两个基层低压配电站A和B，双电源开关（ATSE）前有两路低压380V市电各从低压变电站A和B的输出端引入，其中一路为主供市电，另一路作备用市电。两路市电由自动切换开关（ATSE）自动切换。如果主供配电站故障瘫痪，那么由ATSE自动切换开关切入另一路备用市电电路。如果高压变电站瘫痪，则下级的配电站A和B均中断供电，用户设备如无其他备用电源，用电设备就会因缺电停止运行。
