AT-GZD(W)-1免维护微机控制直流屏

本系统经济环保，适合小型开关站、小型用户变电站、小型結变、智能大厦配电等场合。系统由整流模块、监控模块、降压模;l央、配电单元和电池构成一体化柜体，结构简单，独立构成系统等特点;监控模块液晶触模屏显示，系统监控对电池智能化管理，功能完書，具有与自动化系统连接的四遥接口，提供 RS232和 RS485两种通讯進择，提供 RTU、 CDT、 MODBUS三种通讯协议進择 。

本系统适合于小于40Ah及以下的直流电源系统造用于开闭所11 0 KV用户站小型35 KV变电站， 可作高压开关、继电保护、自动装置的操作和控制电源。系统可配置我公司2-3只 AT22003A 或 AT11004A整流模块。

◎主监控采用320'240 LCD汉字菜单显示，按键操作。

◎监控系统采用模:映化积木式结构，多 CPU分布式控制，内部通过 RS485总线连接。

◎可配置电池巡检、绝线造结、开关量检测单元。

◎可选配我公司2只 AT22003A或 AT11004A整流模块构成系统，组合灵活。

◎支持所有接线方案(含三充电机、双电池组、母线分段)。

◎可支持两段母线绝缘支路检测，每段最多120路。

◎主监控提供 RS232/RS485接口内置 RTU、 CDT、 MODBUS三种通讯协议，可与电站自动化系统连接。

系统技术参数

◎交流输入: AC220V±15%，频率50Hz±10%

◎输出电压: 180V-286V任意设定(220V系统) ， 90V-143V任意设定(110V系统)

◎输出电流: 10A(220V系统) ， 20A(110V系统)

◎电池容量: 40AH及以下容量的直流系统

◎整流模块: 2-3只 AT22003A或 AT11004A整流模模块

◎限流: 10% -110%任意设定

◎工作效率: >94%

◎稳压精度:<0.5%

◎纹波系数:<0.5%

◎稳流精度:<0.5%

◎绝缘电阻: > 10M0

◎耐压: 2KVAC一分钟无l为络、无击穿

◎电池充电管理:自动

◎电池温度补i業 : 用户可设定

◎人机界面: 320x240点阵 LC0汉字显示，按键操作

◎通讯接口:支持 RS232和 RS485两种通讯模式，提供 RTU、 CDT、 MODBuS三种通讯

规约选择。

◎柜体外形尺寸: (高 x竟 x深)mm=2260x800x600或2360x800x600

◎颜色:可进择。

◎系统接线方案:所有接线方案。

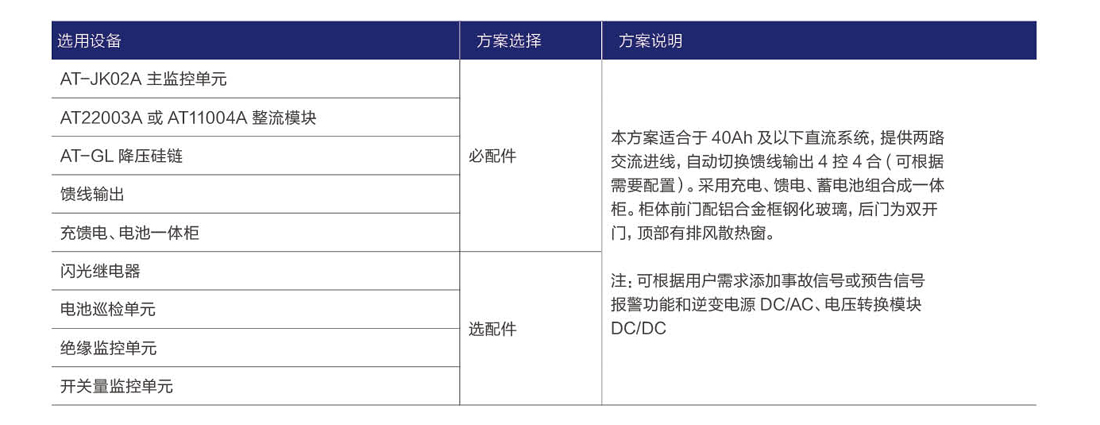

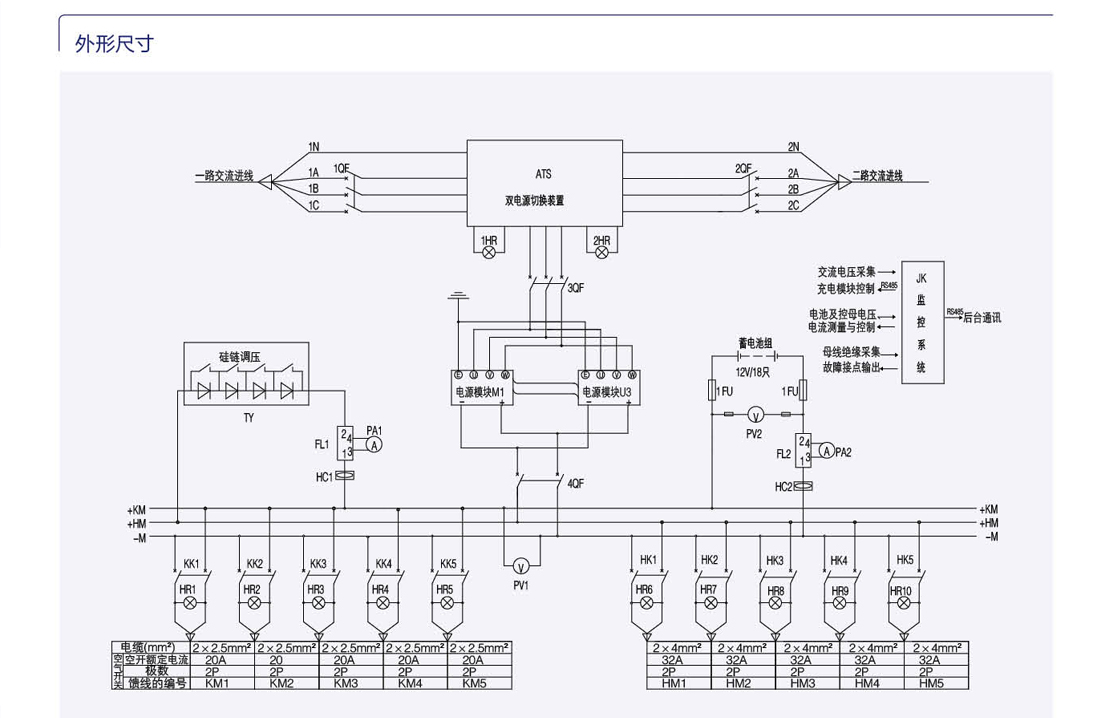

系统方案配置
